| Gamme de produits |
Harmony Easy XA2
|
|
|---|---|---|
| Fonction produit |

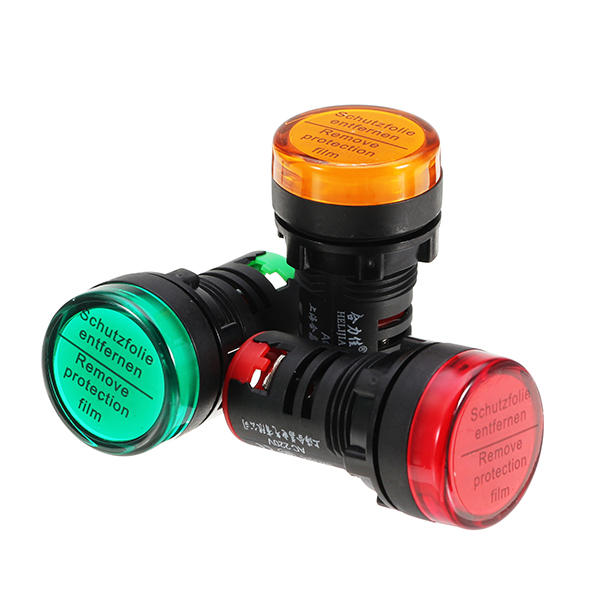

Voyant monolithique
|
|
| Nom de l’appareil |
XA2
|
|
| Diamètre de fixation |
22 mm
|
|
| Forme de la tête de l’unité de signalisation |
Rond
|
|
| Couleur de la capsule |
Vert-rouge-bleu-jaune-blanc
|
|
| Source lumineuse |
LED
|
|
| Culot de lampe |
Tout LED
|
|
| [Us] tension d’alimentation |
220…230 V CA 50/60 Hz
|
| hauteur |
29 mm
|
|
|---|---|---|
| Largeur |
29 mm
|
|
| profondeur |
53 mm
|
|
| Description des bornes ISO n°1 |
(X1-X2)PL
|
|
| Poids du produit |
0,02 kg
|
|
| Montage de l’appareil |
Trou de fixation 22,3 +0.4/0 se conformer à EN/IEC 60947-5-1
|
|
| Entraxe de fixation |
>= 30 x 40 mm (support) métal – épaisseur: 1…6 mm
>= 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
|
| Mode de fixation |
Écrou de fixation sous la tête couple recommandé: 2,2 N.m (+/- 0,2 N.m)
|
|
| Marquage |
CE
CCC |
|
| Raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
|
| Couple de serrage |
0,8…1 N.m se conformer à EN 60947-1
|
|
| Forme de la tête de vis |
Transversal compatible avec empreinte Philips n°2 tournevis
Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
|
| [Ui] tension d’isolement |
400 V (degré de pollution 3) se conformer à EN/IEC 60947-1
|
|
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à EN/IEC 60947-1
|
|
| Type de signalisation |
Fixe
|
|
| Limites de la tension d’alimentation |
0,8…1,2 V CA
|
|
| Consommation électrique |
<= 20 mA
|
|
| Durée de vie |
40000 H à la tension nominale et à 25 °C
|
|
| Code de compatibilité |
XA2E
|
